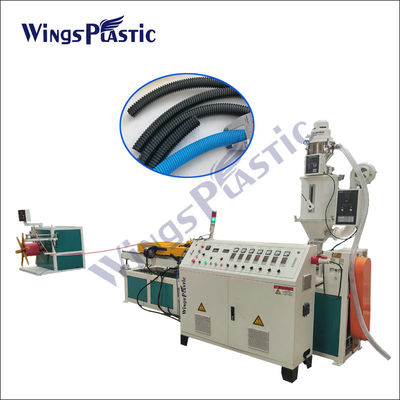

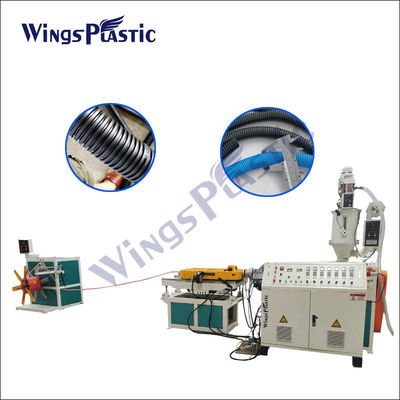

خط إنتاج خرطوم PE PP PVC خط إنتاج أنابيب المواسير الكهربائية 40-80 كجم / ساعة

آلة بثق الأنبوب المموج الكهربائي PE PP PVC

الأداء والمزايا: يستخدم خط إنتاج الأنبوب المموج أحادي الجدار PVC برغيًا خاصًا ، وتصميم هيكل القالب معقول ومريح وموثوق به لاستبدال القالب ، وحل مشكلة البرغي اللولبي وتشكيل المواد ، وسرعة الخط ، والتشغيل المستقر ، وأسطوانة التحكم في التشغيل بسهولة.

المادة: حبيبات PP PVC PE PA

تكوينات خط البثق:

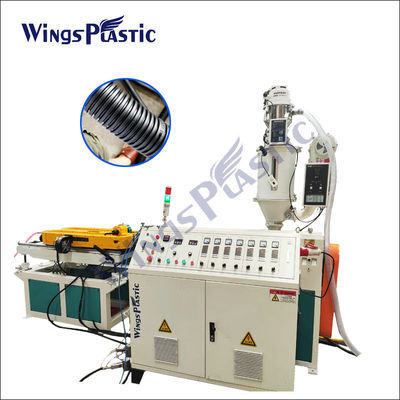

1. آلة بثق لولبية أحادية: FSJ-65 × 30 أو 65/28

قطر المسمار: 65 مم

L / D: 30 أو 28

المحرك: AC 37kw

الأعلى.سرعة الدوران: 90 دورة في الدقيقة

السخان: دفاية سيراميك

طاقة التسخين: 22 كيلو وات 4 مناطق

محرك منفاخ: 180 واط ، 4 مناطق ، منفاخ عالي الكفاءة ومنخفض الضوضاء.

Max.output: 65kg / h (14m / min للأنابيب المموجة أحادية الجدار 20mm ، 10m / min لـ 50mm)

ب) أجزاء أخرى

محمل أوتوماتيكي ، قادوس مربع غير قابل للصدأ ، قادوس غير قابل للصدأ على الطارد.

2. يموت رأس الكمية: 1 مجموعة

المواد: 40Cr ، سطح القالب مطلي بالكروم ، مضاد للتآكل

المواصفات: Ø10-50mm.طاقة التسخين: 3kw

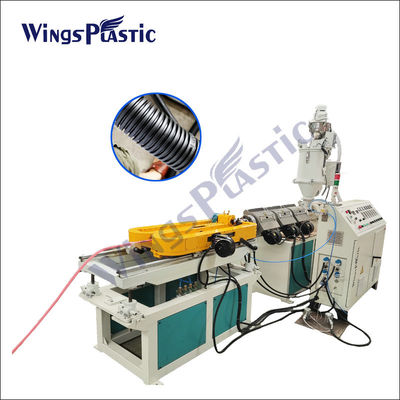

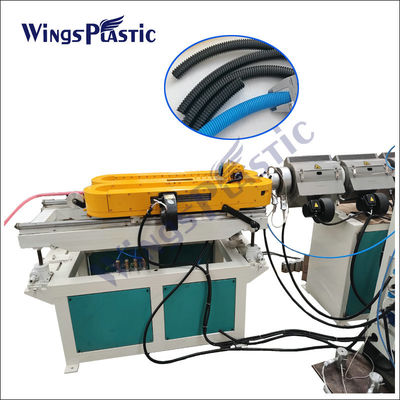

3. تشكيل وحدة الكمية: 1 مجموعة

أ) مادة القالب: 40 كر

ب) قالب التشكيل: Ø10-50mm ، كمية القالب: 1 مجموعة.

ج) قوة المحرك: 4 كيلو واط

د) سرعة التشكيل: 1-20 م / دقيقة

هـ) طريقة التبريد: التبريد بالماء

و) طريقة النقل: محرك تروس ، تقنية جديدة ، سرعة بثق عادة 12-14 م / دقيقة.

ز) يتم تركيبها بنظام تبريد عالي الكفاءة

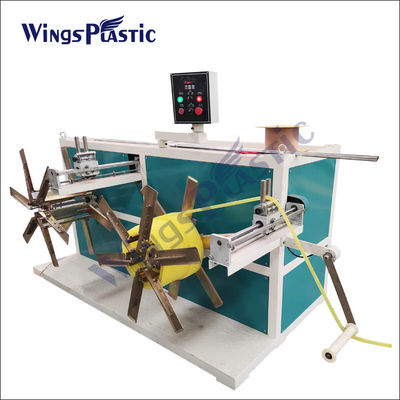

4. آلة لف العجلة المزدوجة الكمية: 1 مجموعة

أ) عدد العجلة: اثنان

ب) السرعة: 1-20 / دقيقة

ج) المحرك: محرك لحظة 5N.M

5. تحكم رقمي

أ) تحكم في درجة الحرارة: أومرون

ب) المعدات الكهربائية الأخرى: سيمنز / دلتا

Ⅲ.شروط الإنتاج

1. إجمالي الطاقة المركبة: 65kw ، 380V ثلاث مراحل + N + G ، 50HZ (حسب طلب العميل)

عامل الحمولة: 55٪ -80٪

2. تعاميم تبريد المياه: 1 م 3 / ساعة

3. ضغط الهواء: 0.3 م 3 / دقيقة

4. القياس: 8000 × 1200 × 2000 مم (الطول والعرض وارتفاع الخط)
